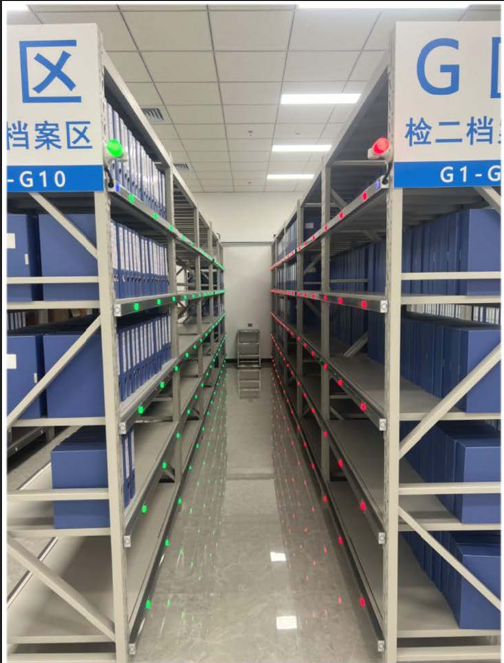

PTL电子标签拣货系统

随着自动化、半自动化的新技术设备的逐渐开发应用，在拣选系统的构筑中，各种新技术、新设备应用已相当普遍。亮灯电子标签辅助拣选系统（简称PTL电子标签系统）是一套先进的、无纸化的电子辅助拣货系统，可使仓库或配送中心的订单处理过程更简洁、更高效。它借助PTL电子标签作为辅助工具，引导拣货人员进行拣选。在企业内部物流系统中，快速流畅的拣选流程对生产至关重要。我公司的PTL电子标签系统 通过LED灯光引导拣货人员快速准确地找到物料盒库位，帮助客户减少寻料和补货时间，提高拣选、分拣或补货效率及准确率。

产品优势

产品创新

PTL电子标签采用 TDMA无极性两线制通信技术：将供电线与信号线合二为一，实现信号和供电共用一个总线，仅需两根线即可实现供电和通信

准确性

每个商品货位上都配有 PTL电子标签，当操作员需要拣选某商品时，对应的电子标签会亮起并显示需要拣选的数量。此外，系统还可以监测操作员是否按照指示正确拣选商品，确保订单准确无误。

高效性

PTL电子标签能够实时指导操作员到达正确的货位，通过亮灯显示拣选数量，从而提高了拣选速度和准确性。这种方法能大幅度降低人工操作所需时间，有效提高整体作业效率。

易于操作

PTL电子标签将拣选过程可视化，使得操作员无需过多培训即可快速上手。通常情况下，操作员只需要根据亮灯提示完成拣选操作，大大降低了学习成本和出错概率。

超长寿命

采用机械轴按钮可使用2000万次，LED可持续亮10万小时。

产品应用流程：

1、在拣选的过程中，拣选系统发送亮灯指令，点亮区域巷道灯和库位PTL电子标签，并显示需要出库物料的数量。

2、拣货人员根据PTL电子标签的指引，快速精准地找到货位，从库位中拿取物料后，拍击PTL电子标签确认按钮灭灯，此时，拣选系统自动判定任务完成。

3、PTL电子标签系统，可有效提高仓储作业的效率和精准度。可以应用在仓储出库、入库、盘点、二次分拣、补货等流程中，也可以结合不同作业流程应用在线边仓、分拣机、AGV拣货、播种墙、拣货车等多类场景。

PTL电子标签典型应用方案：

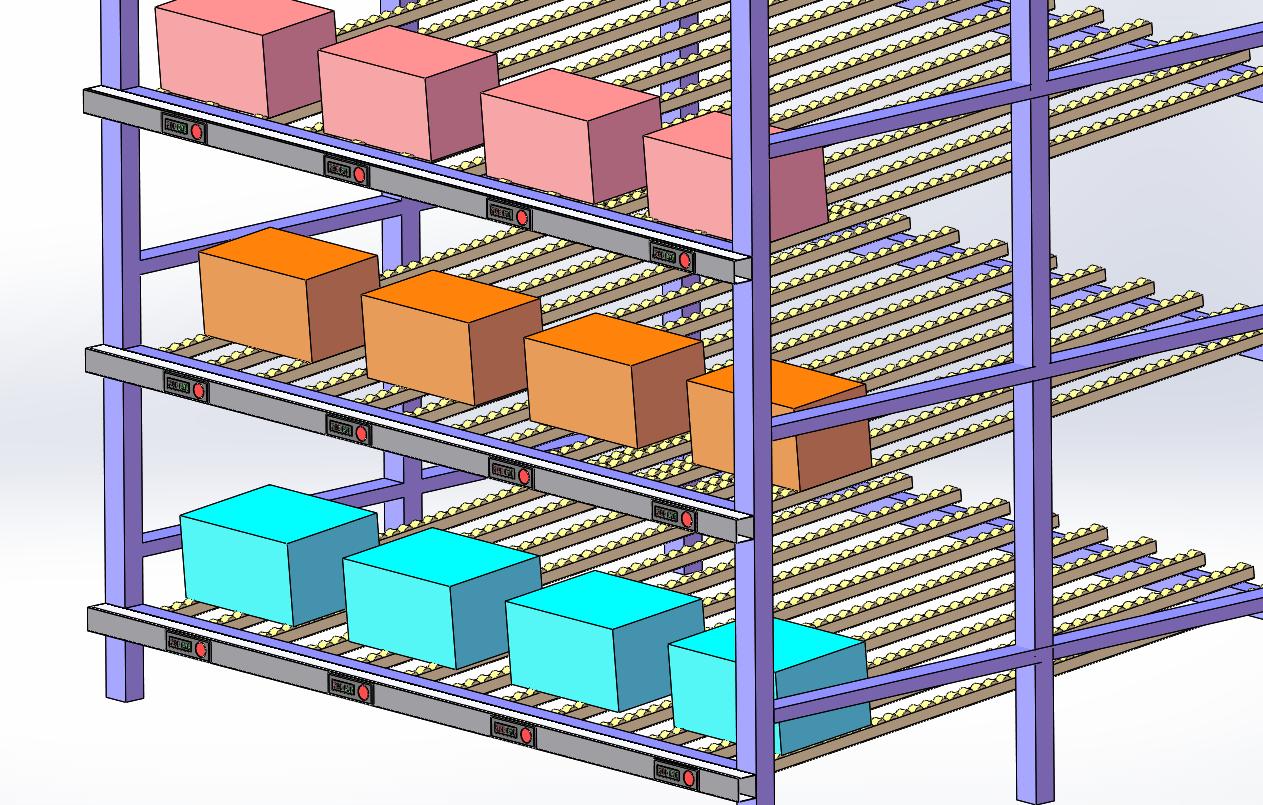

一、摘取式拣货 DPS

摘取式拣货（DPS）主要是应用在采取订单拣货策略时的作业辅助。通过PTL电子标签亮灯指引需要拣选的商品储位，拣货人员从货架上拿取商品，实现快速精准拣货、取货。

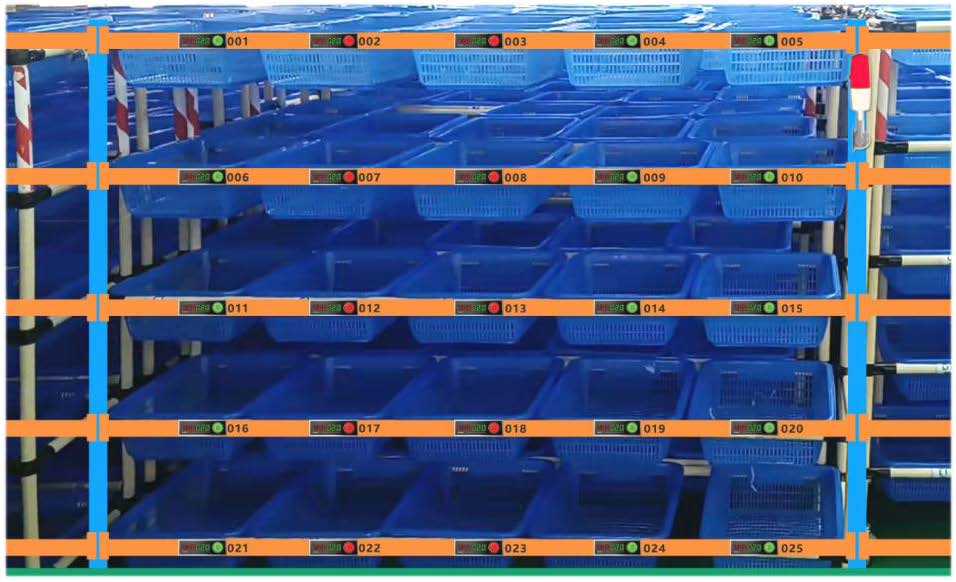

二、播种式拣货 DAS

播种式拣货（DAS）主要是应用在订单批次拣货策略时的作业辅助。分拣系统分配订单任务至对应的播种墙的储位上，通过PTL电子标签亮灯指引对应播种墙上的储位，拣货人员快速放货，实现快速精准发货、补货。

产品技术创新特点

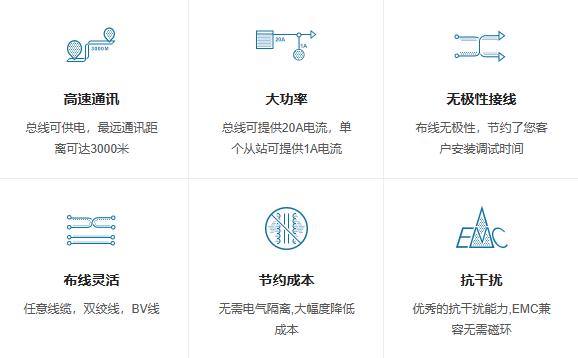

1、电子标签通信采用两线制TDMA无极性通信技术：

将供电线与信号线合二为一，实现信号和供电共用一个总线，仅需两根线即可实现供电和通信，通讯更加稳定可靠，更适合工业场景；无极性要求接线、任意拓扑的性能，避免了在施工中出现的接线错误，从而使施工简化、容易、快捷。

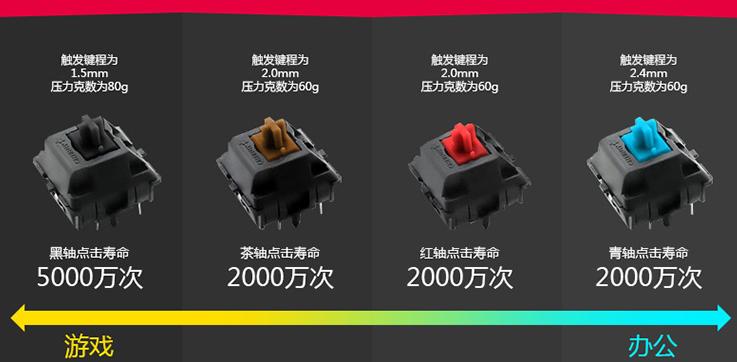

2、电子标签按钮选用CHERRY机械轴：

德国Cherry公司是全球最专业、最好的键盘和机械轴制造厂商；德国Cherry品牌机械轴，作为专业游戏机械键盘轴，按击次数可达2000万次以上；德国Cherry品牌机械轴，按下时段落感适中，松开时回弹明显，直上直下，下压1.5mm即可触发。触发键程短，压力克数适中，在PTL电子标签按钮使用有上佳的表现。

3、电子标签硬件采用双路冗余RGB高亮LED指示灯：

RGB高亮LED按钮指示灯可持续亮10万个小时，电子标签采用双路冗余独立电路，可确保电子标签实现超长、超稳定的红、橙、黄、绿、青、蓝、紫七色亮灯提示。

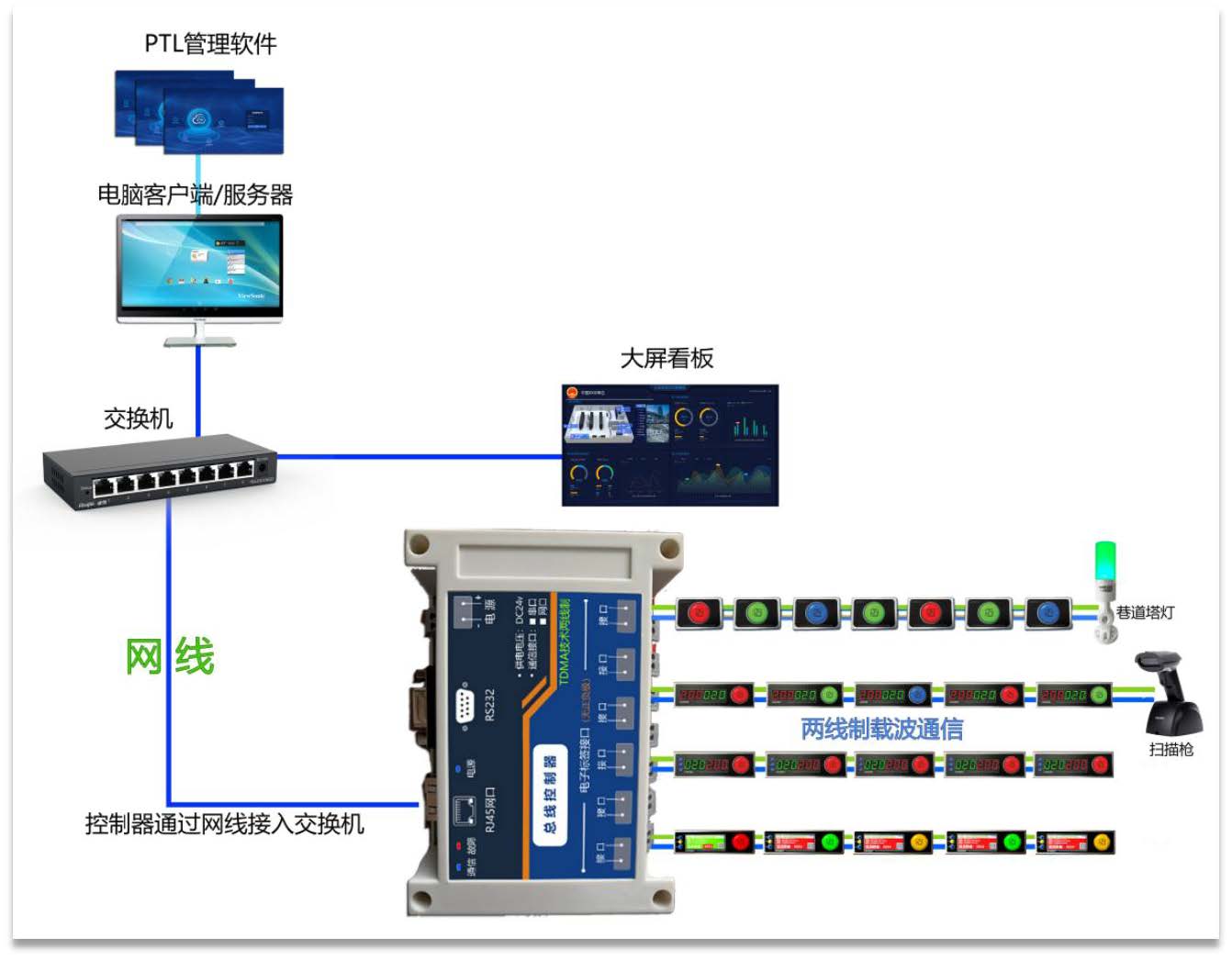

PTL系统组成及拓扑图

PTL电子标签系统:

包含总线控制器、电子标签、巷道塔灯、扫码枪、安装辅材及软件系统。

PTL电子标签系统相关产品：

PTL亮灯电子标签 | PTL数显电子标签

PTL汉显电子标签 | PTL巷道灯控制器

PTL扫码枪控制器 | WCS/WMS软件系统

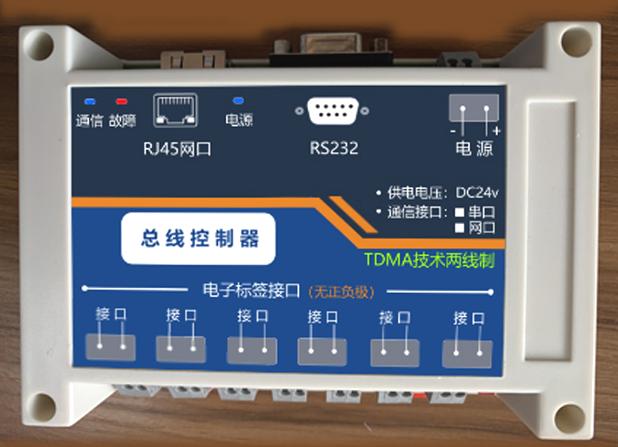

PTL：总线控制器 / 总线控制柜

基本参数：

1）、供电电源：DC24V输入 / AC220V输入

2）、外形尺寸：17.5*9cm / 40*30*15cm

3）、与上位机通信接口：RJ45以太网接口

4）、与上位机通信协议 ：TCP/IP协议，支持TCP服务端/客户端、心跳包、注册包

5）、与标签通信接口：两线制TDMA无极性载波工业总线通信

6）、标签接入点数 ：128路，如有需求可拓展更多

7）、安装方式 ：螺栓固定或磁吸固定，上下留有穿线孔，适合厂房桥架接线

8）、保护级别：通信故障实时监测、看门狗异常保护重启

9）、过压、过流及通信负载异常保护，确保系统实施可靠

10）、空气开关防护、工业级开关电源工作稳定可靠

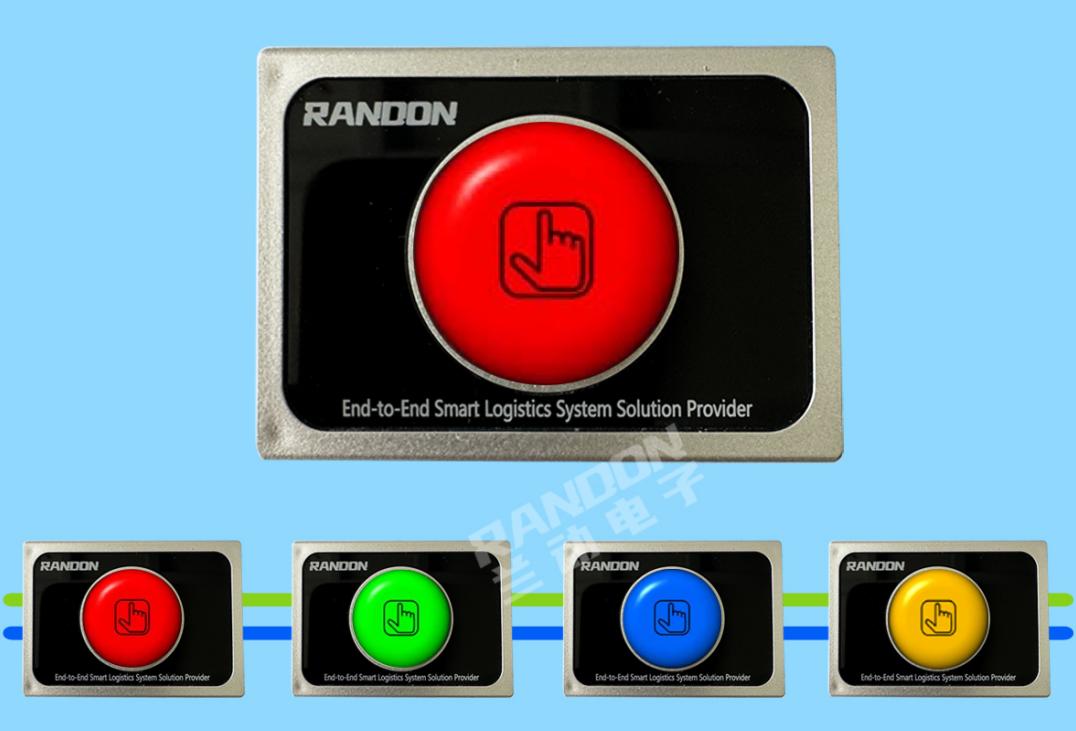

PTL：亮灯电子标签

基本参数：

1）、供电电源：DC24V输入

2）、通信方式：两线制载波通信，即可通信又可供电

3）、外形尺寸：65mm*45mm

4）、红/绿/蓝/黄/紫/青/白七色灯指示、德国进口机械轴反馈按钮

5）、两线制通信接线方式：可采用排线插拔式连接、也可采用接线端子接线

6）、两线制通信特点：无正负极任意连接，减少电气故障

7）、过压、过流及通信负载异常保护，确保系统实施可靠

8）、阻燃绝缘外壳，可防静电、可避免漏电引发的人身事故

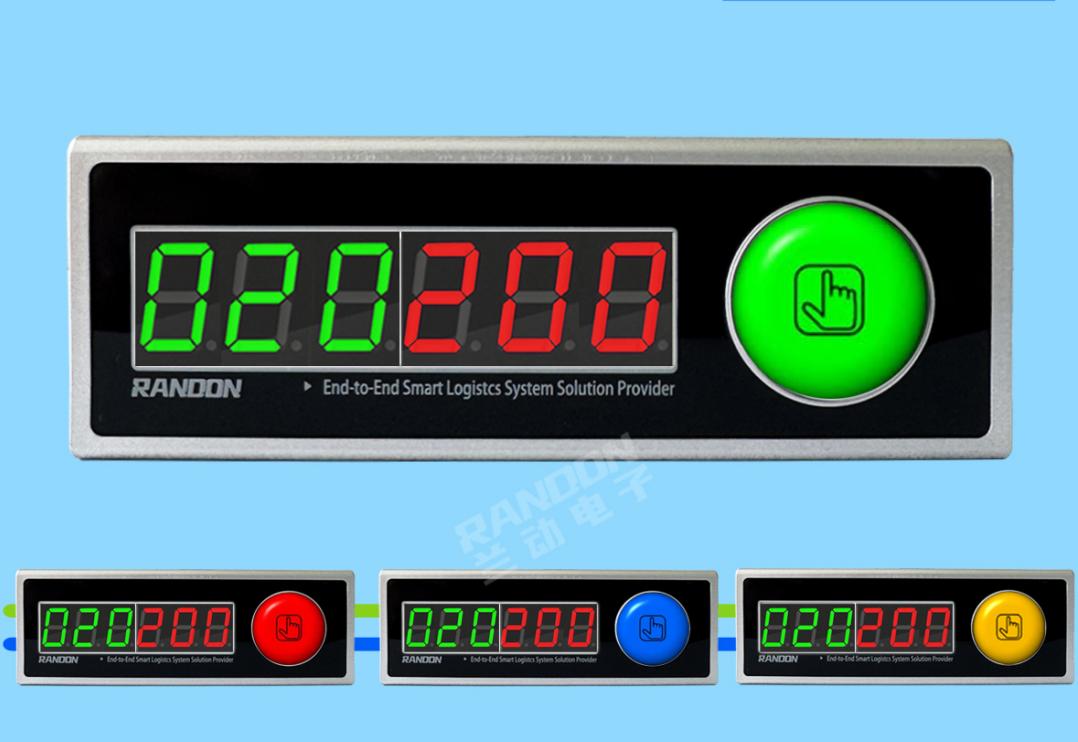

PTL：六位数显电子标签

基本参数：

1）、供电电源：DC24V输入

2）、通信方式：两线制载波通信，即可通信又可供电

3）、外形尺寸：13.5cm*4.5cm

4）、三位绿色数显、三位红色数显、红/绿/蓝/黄/紫/青/白七色灯指示、德国进口机械轴反馈按钮

5）、两线制通信接线方式：可采用排线插拔式连接、也可采用接线端子接线

6）、两线制通信特点：无正负极任意连接，减少电气故障

7）、过压、过流及通信负载异常保护，确保系统实施可靠

8）、阻燃绝缘外壳，可防静电、可避免漏电引发的人身事故

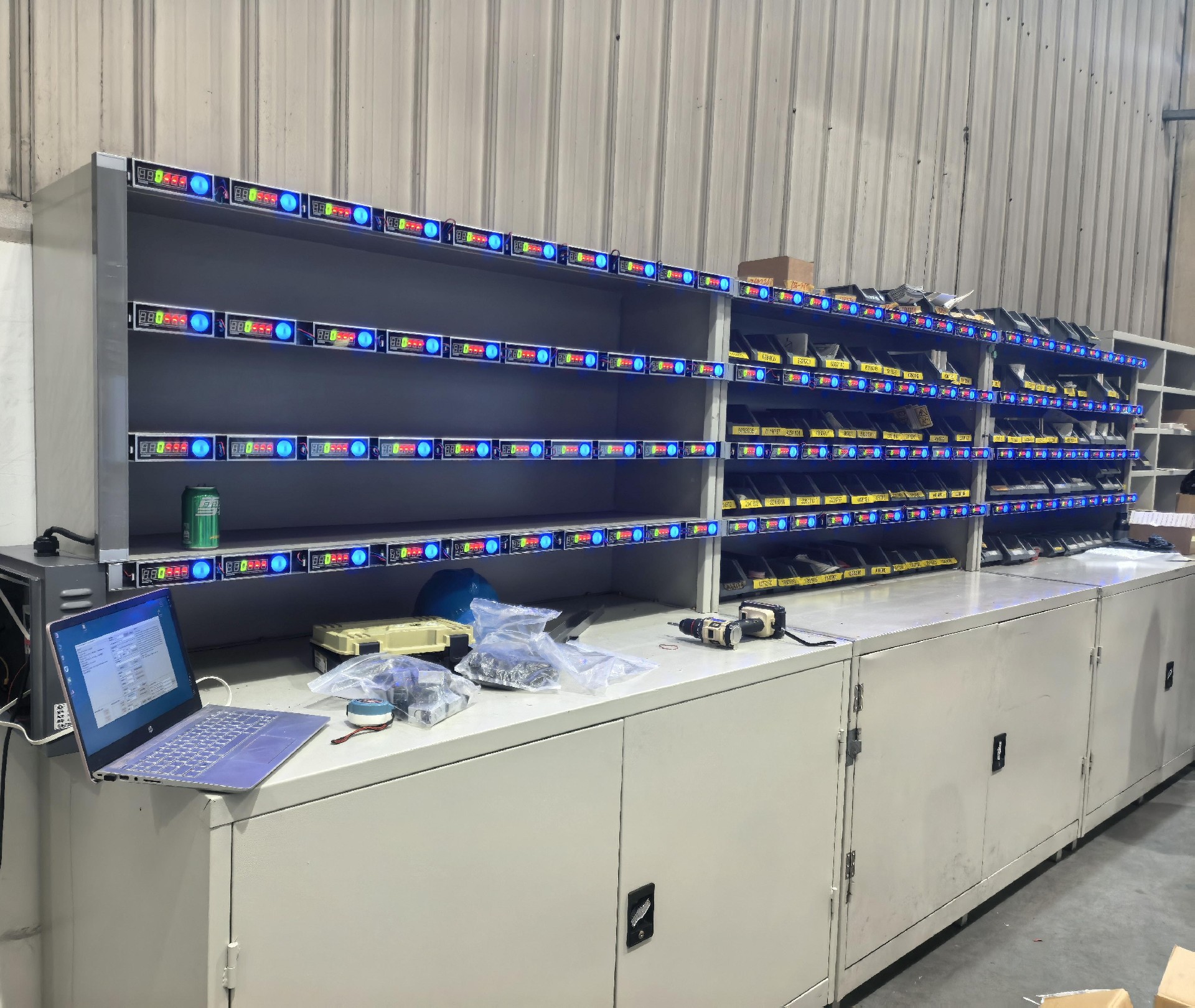

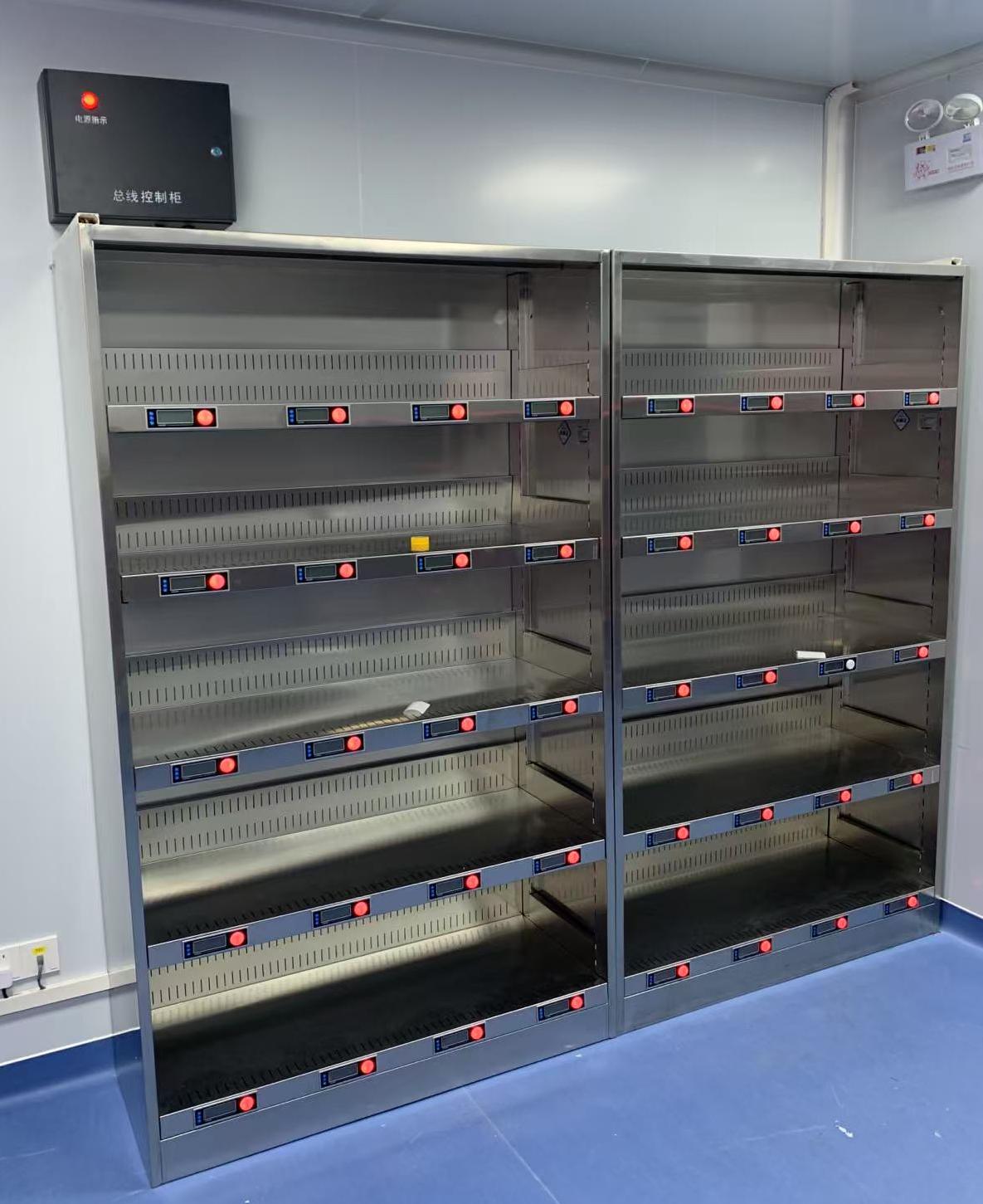

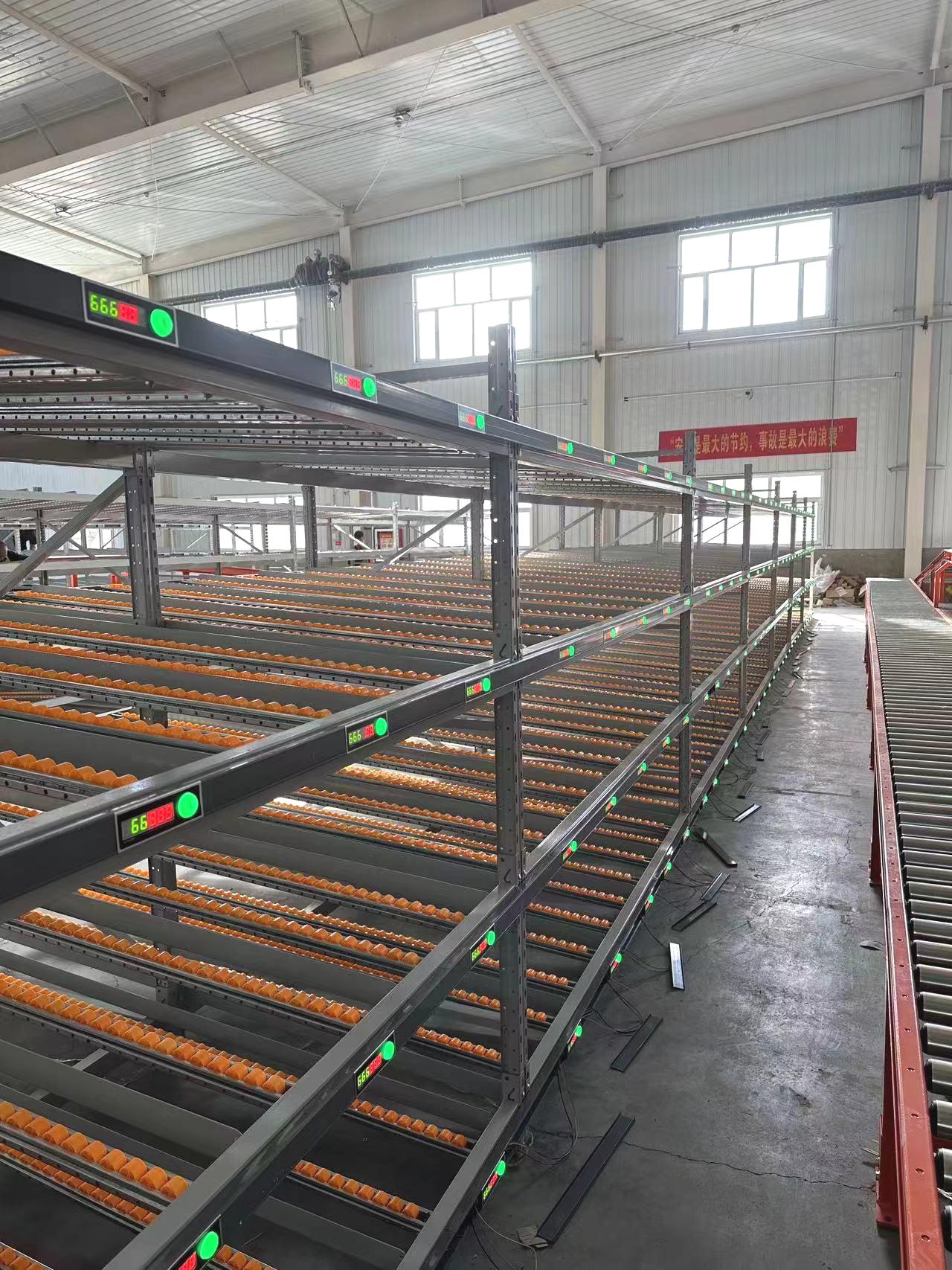

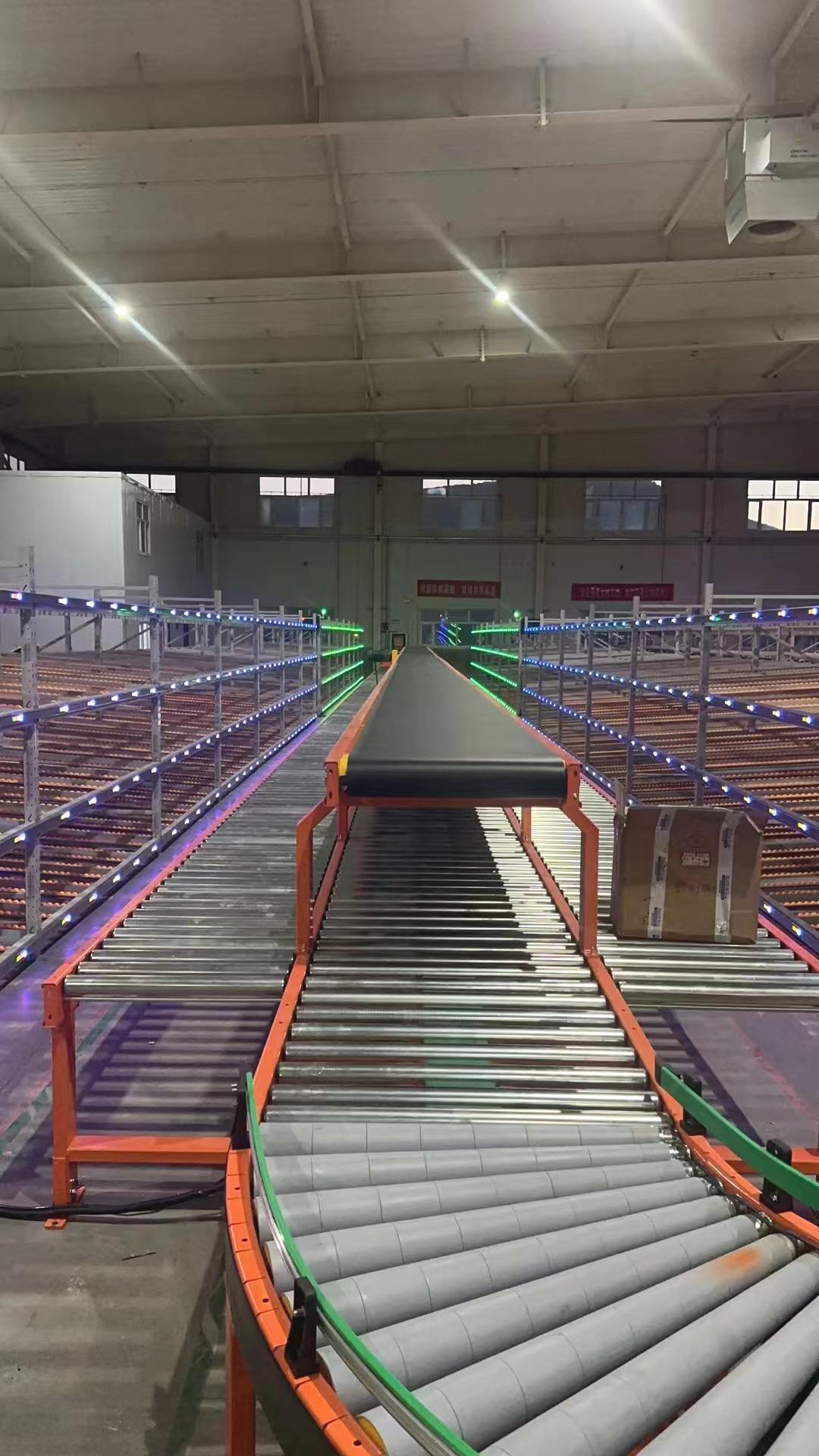

应用案例
